art-3.24.11-CSTC : tiges d'ancrage

Tiges d’ancrage: Les tiges d’ancrage des poteaux doivent être installées selon un plan d’ancrage fourni par le fabricant de la charpente métallique. Ce plan doit:

1° contenir notamment les renseignements suivants:

a) les dimensions des tiges d’ancrage et leur position;

b) les détails nécessaires à la fixation des tiges d’ancrage;

2° prévoir une procédure de montage lorsque des poteaux sont ancrés avec moins de 4 tiges d’ancrage ou lorsque la position des tiges d’ancrage n’assure pas la stabilité des poteaux dans tous leurs axes.

De plus, les tiges d’ancrage des poteaux doivent pouvoir résister à l’application d’une charge de construction verticale minimale de 1,33 kN située à une distance de 45 cm de la face du poteau dans chacun de ses axes et à sa hauteur maximale.

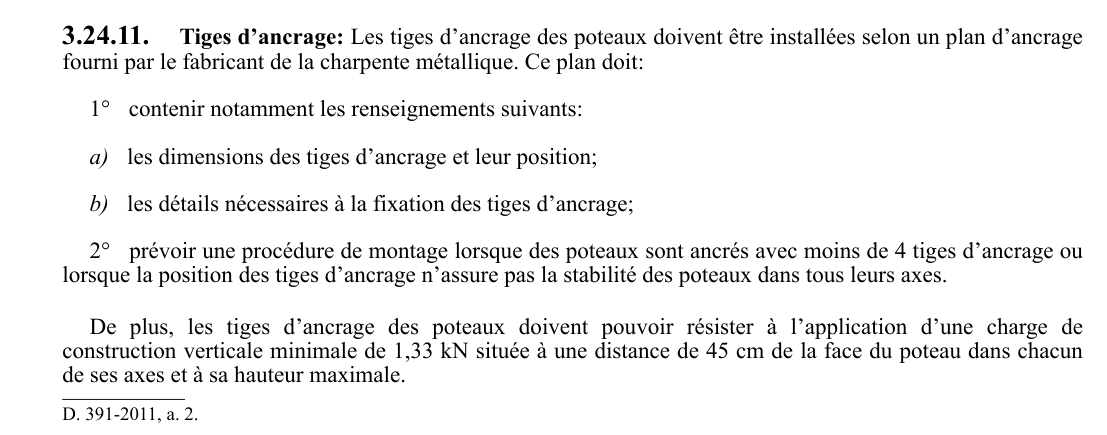

Texte de l’article 3.24.11 CSTC, extrait de la couche texte du PDF officiel (page 113), sans OCR ni retouche. La capture ci-dessous et le PDF font foi.
