art-3.24.18-CSTC : assemblage poutre-poteau d'une charpente métallique à travées

Assemblage poutre-poteau d’une charpente métallique à travées multiples: Pendant les travaux d’assemblage poutre-poteau, il est interdit de supporter une poutre à l’aide d’une clé de centrage. Le mode d’assemblage doit être conçu de façon à tenir compte de cette interdiction.

Le mode d’assemblage poutre-poteau peut être conçu de l’une des façons suivantes:

1° la poutre est reliée au poteau tout en étant supportée par une cornière préalablement fixée au poteau;

2° le coin droit supérieur de la plaque ou de la cornière de support poutre-poteau est enlevé pour garder libre l’espace occupé par le premier boulon de support de la poutre mise en place précédemment de la façon indiquée à l’annexe 6.

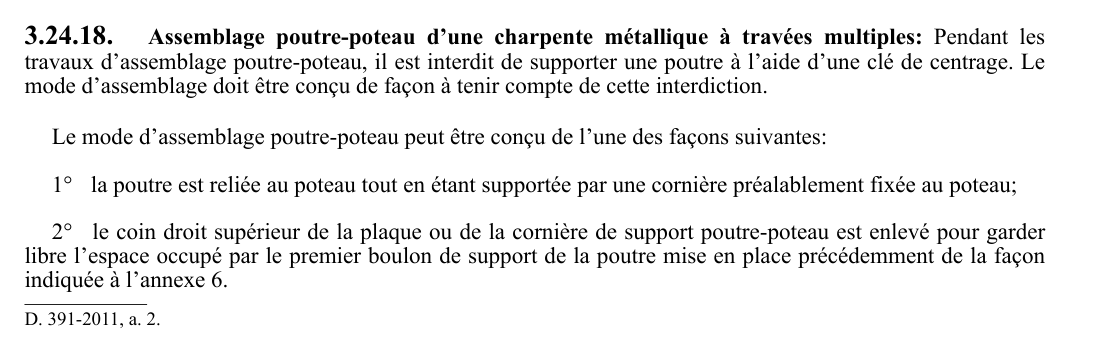

Texte de l’article 3.24.18 CSTC, extrait de la couche texte du PDF officiel (page 114), sans OCR ni retouche. La capture ci-dessous et le PDF font foi.
