art-6.7.1-CSTC : contreventement horizontal

Contreventement horizontal:

1. Un contreventement horizontal doit être placé dans 2 directions horizontales perpendiculaires à chaque poteau de tout étaiement lorsque:

a) ce poteau a plus de 1,8 m et qu’il est posé sur le sol;

b) ce poteau a plus de 3,5 m et qu’il repose sur une dalle de béton.

2. Le contreventement horizontal doit être placé:

a) aussi près que possible de la mi-hauteur des poteaux à moins que les calculs de flambage n’indiquent un autre point; et

b) lorsque les poteaux ont 5,5 m ou plus, à des hauteurs ne dépassant pas 2,7 m entre ce contreventement et:

i. la base ou la tête du poteau; ou

ii. un autre contreventement sur un même poteau.

3. Les contreventements requis au paragraphe 1 peuvent être omis si l’ingénieur qui a fait les calculs nécessaires au plan d’étaiement des coffrages à béton indique sur les plans déposés qu’il les juge non-requis.

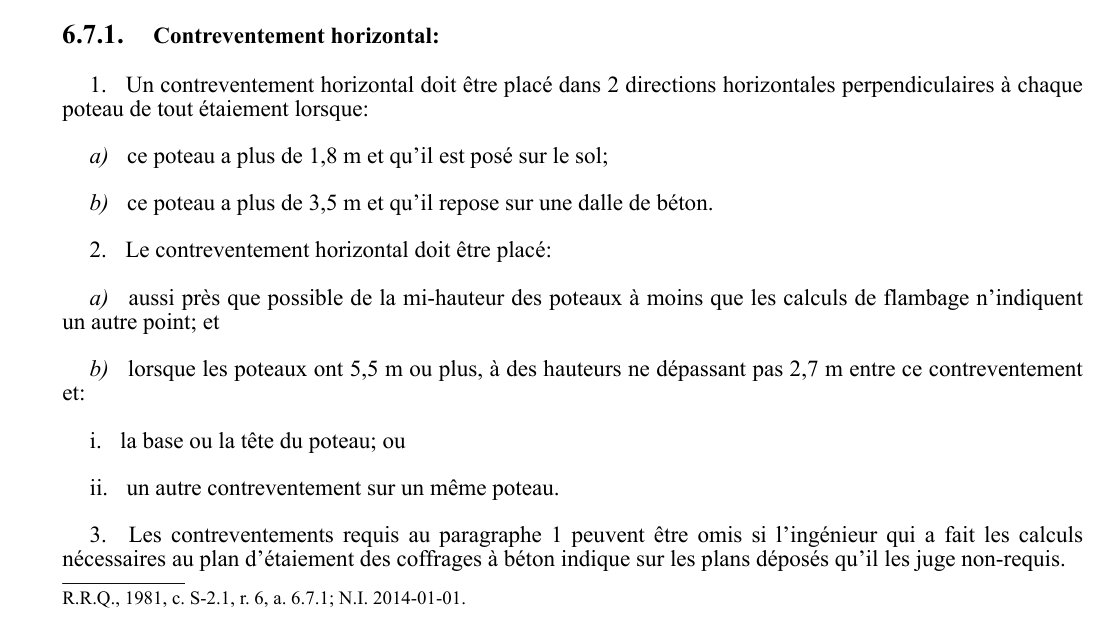

Texte de l’article 6.7.1 CSTC, extrait de la couche texte du PDF officiel (page 139), sans OCR ni retouche. La capture ci-dessous et le PDF font foi.
